Reparación de Píxeles y Módulos LED: Diagnóstico, Proceso y Servicio Técnico
La reparación profesional de módulos y píxeles LED es la alternativa económica frente a la sustitución completa de paneles: un servicio rápido y fiable a nivel de componente para video walls LED de interior y exterior, señalización digital, vallas electrónicas y sistemas comerciales de visualización. En esta lección traducida y ampliada del servicio estadounidense Azar Pixel, combinamos la experiencia de un centro de reparación certificado con el marco teórico de procesos para evaluar y diagnosticar la reparación de píxeles en módulos LED de interior (indoor) y exterior (outdoor).

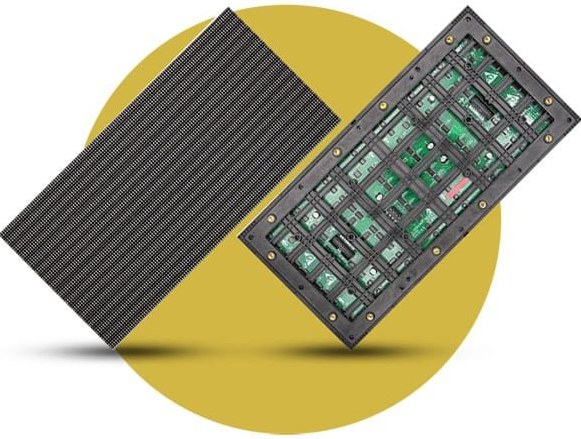

Servicios de reparación de módulos LED
Un centro técnico especializado repara todo tipo de componentes de una video wall LED, incluyendo:
- Paneles de video wall de interior y exterior: reparación de módulos SMD de paso fino (P1.8, P2.5, P3.9) y de paso grande para exterior (P4.0, P6.0, P8.0), en instalaciones fijas, de alquiler y retail.
- Módulos y losas LED (tiles): diagnóstico y sustitución de LEDs, chips controladores (driver IC) y pistas dañadas en la PCB.
- Gabinetes y losas de video wall: revisión de estructura, conectores HUB y planos de alimentación.
- Tarjetas receptoras y tarjetas de envío: reparación de circuitos de recepción y transmisión de señal (receiving cards / sending cards).
- Rótulos y pantallas LED comerciales: recuperación de displays de letreros, marquesinas y señalización.
- Displays COB y GOB: tratamiento especializado de la encapsulación resinada y reparación a nivel de chip cuando el pitch lo permite.
Marco Teórico: El Escenario de Procesos de Diagnóstico de Píxeles
Un píxel negro en una pantalla LED no siempre significa que el LED esté quemado. La causa real puede ser una unión de soldadura agrietada, una pista de PCB dañada, una señal de fila ausente, un driver IC defectuoso, una alimentación inestable o una conexión de datos suelta. La reparación más rápida y económica nace de clasificar el patrón de falla antes de tocar el soldador. El siguiente escenario de procesos, validado por la práctica de talleres especializados, estructura el diagnóstico en cinco fases secuenciales.
Taxonomía de fallas de píxel
Todo diagnóstico comienza nombrando correctamente lo que se ve en pantalla. La taxonomía estándar distingue:
| Síntoma visible | Definición | Nivel probable de la falla |
|---|---|---|
| Píxel muerto (dead pixel) | Permanece negro en todos los patrones de color (rojo, verde, azul, blanco y negro) | LED, soldadura, pista local o conexión común del píxel |
| Píxel atascado (stuck pixel) | Permanece fijo en rojo, verde, azul o blanco | Puede recuperarse con reinicio o ciclos de refresco; si persiste, driver o LED |
| Píxel tenue | Brilla notablemente menos que sus vecinos | Degradación del LED, corriente insuficiente del driver o caída de voltaje |
| Píxel parpadeante | Parpadeo irregular o rápido | Conexión suelta, soldadura fría, humedad, fuente inestable o salida intermitente del IC |
| Fila o columna apagada | Línea horizontal o vertical completa sin imagen | Circuito de decodificación de filas, MOSFET, cable plano (ribbon), HUB o driver IC |
| Bloque o área oscura | Rectángulo grande sin imagen | Riel de 5 V, conector HUB, tarjeta receptora, fusible o asentamiento del módulo |
Fase 1 — Pruebas de patrón de color
Ejecute en el módulo o en la pantalla completa los patrones de prueba de campo completo: rojo, verde, azul, blanco, negro y grises bajos. Observe si el defecto afecta a un subpíxel (un solo color), a un píxel RGB completo, a un grupo corto, a una fila recta, a una columna recta o a un área rectangular. No reemplace un LED hasta que el patrón visual apunte a una falla local de píxel: un defecto de fila o columna pertenece normalmente al circuito de excitación, no al LED.
Fase 2 — Inspección visual y documentación del síntoma
Con la energía desconectada, inspeccione bajo magnificación el LED sospechoso: marcas de impacto, ennegrecimiento, corrosión por humedad, esquinas levantadas, puentes de soldadura, almohadillas levantadas y encapsulado agrietado. Registre el síntoma exacto con coordenadas (gabinete, módulo, fila, columna), fecha y contenido en reproducción. Este historial es la base para distinguir fallas recurrentes del módulo, del entorno o de la ruta de señal y alimentación.
Fase 3 — Prueba de intercambio de módulos (swap)
La comprobación de campo más rápida es intercambiar el módulo defectuoso con uno sano de la misma pantalla:
- Si la falla se mueve con el módulo, el módulo es el problema: repóngalo en banco de reparación o sustitúyalo por un repuesto.
- Si la falla permanece en la misma posición del gabinete, deje de culpar al LED: revise la tarjeta HUB, el cable plano, pines doblados, la tarjeta receptora y la ruta de alimentación.
Es la misma lógica que cambiar una lámpara que parpadea de tomacorriente: si la lámpara sigue parpadeando, el problema está en la instalación.
Fase 4 — Verificaciones eléctricas
- Voltaje: confirme con multímetro las salidas de la fuente de alimentación y el voltaje de entrada del módulo bajo carga; una caída excesiva genera píxeles tenues o inestables.
- Continuidad: compruebe cables y pistas de PCB para detectar roturas; compare el canal sospechoso con un canal sano idéntico en modo diodo del multímetro.
- Precaución crítica: nunca inyecte voltaje desconocido directamente en un LED de paso fino; el exceso de corriente puede dañar el LED, el driver IC o todo un grupo de escaneo.
Fase 5 — Trazado de señal y decisión reparar vs. reemplazar
Si el LED de reemplazo sigue apagado, deténgase y trace el circuito: continuidad desde las almohadillas del LED hasta la salida del driver correspondiente; señales de escaneo (OE, LAT, CLK, líneas de dirección) en fallas de fila; riel de 5 V en bloques oscuros. Luego aplique la matriz de decisión:
| Condición del proyecto | Decisión recomendada |
|---|---|
| Falla aislada de un LED en pitch grueso (P1.8 SMD o superior) | Reparación en campo con estación de aire caliente |
| Falla del driver IC | Reparación solo con microsoldadura experta y repuesto compatible |
| Fractura de wire bonding o chip en COB de paso fino (≤ P1.2) | Sustitución del módulo; servicio del fabricante |
| Pantalla de misión crítica (broadcast, evento en vivo) | Sustitución de módulo en caliente y reparación del dañado en banco |
| Costo de reparación > 40–70 % del módulo nuevo | Reemplazo con verificación de bin de color y brillo |
Diferencias de diagnóstico: Indoor vs. Outdoor
| Criterio | Indoor (interior) | Outdoor (exterior) |
|---|---|---|
| Empaquetado típico del módulo | SMD de paso fino (P0.9–P3), COB/GOB en gama alta | SMD 3535 con encapsulado reforzado, DIP en vallas legacy |
| Causas dominantes de píxel muerto | Impacto mecánico, ESD, fatiga térmica de soldadura | Humedad, corrosión, UV, expansión térmica package-PCB |
| Acceso al módulo | Servicio frontal frecuente (paredes terminadas) | Trasero preferente; sellado IP65 tras cualquier apertura |
| Acción post-reparación | Verificación de color a bajo brillo | Re-sellado de juntas, prueba de estanqueidad y secado |
| Herramienta de diagnóstico clave | Patrones de gris bajo y cámara macro | Multímetro, cámara térmica e inspección de sellado |
Procedimiento de reparación de un LED SMD paso a paso
- Registre la orientación: fotografíe el módulo e identifique la marca de ánodo/cátodo antes de retirar nada.
- Proteja los píxeles vecinos con cinta resistente al calor o una pantalla de rework.
- Aplique flux en cantidad mínima; el exceso contamina bajo los LED adyacentes.
- Retire el LED dañado calentando de forma pareja con aire caliente controlado; levántelo en vertical solo cuando todas las almohadillas se hayan liberado.
- Limpie e inspeccione las almohadillas: retire el exceso de soldadura con malla desoldadora y verifique que ninguna pista o vía se haya levantado.
- Estañe las almohadillas de forma pareja: un volumen desigual inclina el LED nuevo y genera diferencias de color según el ángulo.
- Coloque el LED nuevo con la polaridad correcta, alineado a la retícula del módulo bajo magnificación, del mismo paquete, bin de brillo y longitud de onda.
- Reflow con el calor mínimo necesario: deténgase en cuanto la soldadura moje y el componente se asiente.
- Limpie y pruebe todos los colores: rojo, verde, azul, blanco, escala de grises y bajo brillo.
Nuestro proceso de reparación en cinco etapas
1. Inspección
Recepción del módulo, registro fotográfico del estado y verificación del síntoma reportado con patrones de color.
2. Pruebas
Prueba eléctrica completa: continuidad, voltaje de entrada, señales de datos y comportamiento térmico bajo carga.
3. Reparación de componentes
Sustitución a nivel de componente de LEDs, drivers IC, conectores y reconstrucción de pistas dañadas en PCB y vías rotas.
4. Calibración
Ajuste de brillo y colorimetría para que la zona reparada sea invisible a simple vista, con desviación de luminancia menor al 3 % respecto a los módulos vecinos.
5. Control de calidad
Lista de verificación final: LED recto y a la misma altura que sus vecinos; sin puentes de soldadura entre almohadillas RGB; los tres colores funcionan por separado; balance de blancos consistente a bajo y alto brillo; estabilidad tras el calentamiento del módulo; sin parpadeos al flexionar o golpear suavemente; superficie limpia y protegida.
Guía rápida de diagnóstico por síntoma
| Lo que ve | Primer lugar a revisar | Solución probable |
|---|---|---|
| Un punto negro en cada patrón de color | LED, soldadura o módulo local | Reemplazo de la bombilla LED o del módulo |
| Varios puntos en un mismo módulo | Circuito del módulo, humedad o fatiga de soldadura | Swap del módulo e inspección del daño local |
| Línea vertical u horizontal | Cable plano, tarjeta HUB o driver IC | Reasentar cable o sustituir tarjeta/componente |
| Bloque oscuro o módulo anómalo | Ruta de alimentación, tarjeta receptora o asentamiento | Probar fuente, señal y conexión del módulo |
| La falla se mueve con el módulo | El módulo mismo | Reparar o reemplazar el módulo |
| La falla se queda en la posición del gabinete | Lado del gabinete | Revisar HUB, cable plano, tarjeta receptora y alimentación |
Preguntas frecuentes
¿Pueden reparar módulos de cualquier marca?
Sí. Un taller especializado trabaja con módulos de los principales fabricantes (Absen, Unilumin, ROE, Leyard, INFiLED, Liantronics, Novastar, Brompton, Digico, entre otros) y con pantallas COB y GOB. La experiencia práctica acumulada permite reparar a nivel de componente con resultados de fábrica.
¿Ofrecen reparación de emergencia en sitio?
Sí. El servicio en sitio cubre diagnósticos, reparaciones urgentes y auditorías técnicas en instalaciones fijas, eventos y operaciones de rental, con recogida y entrega sin coste del equipo.
¿Reparar o sustituir: qué conviene económicamente?
Reparar suele costar entre un 40 % y un 70 % menos que sustituir el módulo, y reduce el tiempo de inactividad. La decisión correcta depende del pitch, del alcance de la falla y del estado de garantía; un informe técnico previo da la opción más rentable para cada caso.
¿Cómo se evita que el píxel falle de nuevo?
Corrigiendo la causa raíz: brillo adecuado al entorno (no 100 % permanente en interior), espacio de ventilación detrás de los gabinetes, control de humedad con deshumidificación o nano-recubrimiento en ambientes húmedos, y registro de cada defecto por gabinete, módulo, coordenada y fecha para detectar patrones recurrentes.
