Ingeniería Estructural, Montaje e Instalación
La falla más catastrófica en un proyecto de pantallas LED rara vez es electrónica; suele ser estructural. Una pantalla exterior de 10x5 metros puede pesar más de 2 toneladas y actuar como una vela gigante frente a cargas de viento. Este módulo aborda los métodos de instalación universales, las soluciones de herrajes para interiores, y los principios de diseño para proyectos arquitectónicos complejos como pantallas curvas y esquinas envolventes.
Los 8 Métodos Universales de Instalación Exterior
En entornos exteriores (Outdoor), la estructura civil y metálica de soporte puede representar hasta el 40% del costo total del proyecto. La selección del método de instalación depende de la normativa municipal, el peso de los gabinetes y la resistencia del edificio anfitrión.
1. Monoposte (Unipole / Valla publicitaria)
Instalación clásica en autopistas. Requiere un estudio de mecánica de suelos, zapata de concreto profundo y cálculo aerodinámico riguroso debido a la exposición total al viento. Los gabinetes suelen ser de acceso trasero.
2. Azotea (Rooftop)
Montaje sobre edificios comerciales. El desafío principal es la carga viva sobre la losa del techo y la necesidad de una estructura de contrapeso o anclaje estructural que no comprometa la impermeabilización del edificio.
3. Fachada (Wall-mounted)
Adosada a la pared del edificio mediante perfiles de acero. Si la pantalla se instala a ras de pared sin pasarela trasera, requiere obligatoriamente gabinetes de mantenimiento 100% frontal.
4. Empotrada (Embedded)
La pantalla se inserta en un nicho arquitectónico. Es crítica la planificación de la ventilación forzada (extractores superiores y tomas de aire inferiores) para evitar que el nicho actúe como un horno térmico.
5. Voladizo (Cantilever)
Perpendicular a la pared, común en señalización peatonal y tótems de farmacias. Genera alto torque (palanca) sobre los anclajes de pared, por lo que el peso del cabinet (preferiblemente aluminio fundido) debe ser mínimo.
6. Colgante (Hanging)
Suspendida mediante vigas de carga o cables de acero. Utilizada en andenes de tren, aeropuertos y peajes. Requiere cálculos de factor de seguridad (usualmente 5:1 o superior para cargas suspendidas).

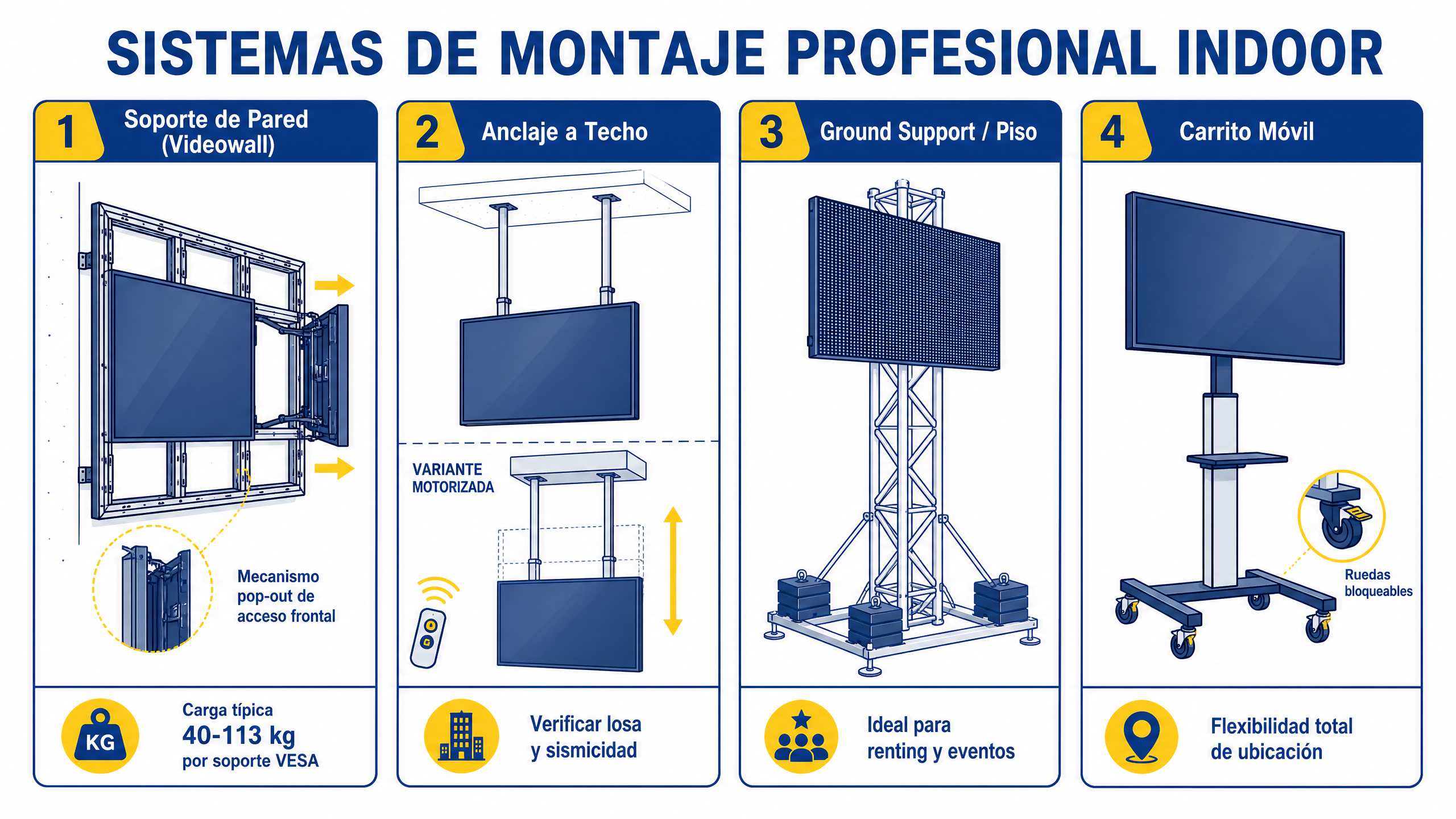

Soluciones de Montaje Indoor Profesional
A diferencia del exterior donde predomina el acero soldado a medida, en interiores se utilizan herrajes prefabricados de precisión. Estos sistemas garantizan alineación micrométrica (sin costuras) y facilitan el mantenimiento en espacios corporativos y de retail.
Soportes Pop-Out (Push-Pull)
El estándar de oro para videowalls montados en pared. Permiten presionar suavemente un gabinete para que un mecanismo de tijera lo expulse hacia adelante, brindando acceso a los cables y tarjetas traseras sin necesidad de desmontar toda la pantalla.
Ground Support (Estructuras de Piso)
Sistemas de torres de truss de aluminio autoportantes. Se utilizan principalmente en eventos temporales, exposiciones y conciertos donde no es posible perforar paredes o colgar cargas del techo del recinto. Requieren bases pesadas o lastres para evitar el vuelco.
Sistemas Motorizados
Soportes de techo o pared con actuadores lineales eléctricos que permiten elevar, bajar o retraer la pantalla. Ideales para salas de juntas polivalentes o escaparates comerciales dinámicos.

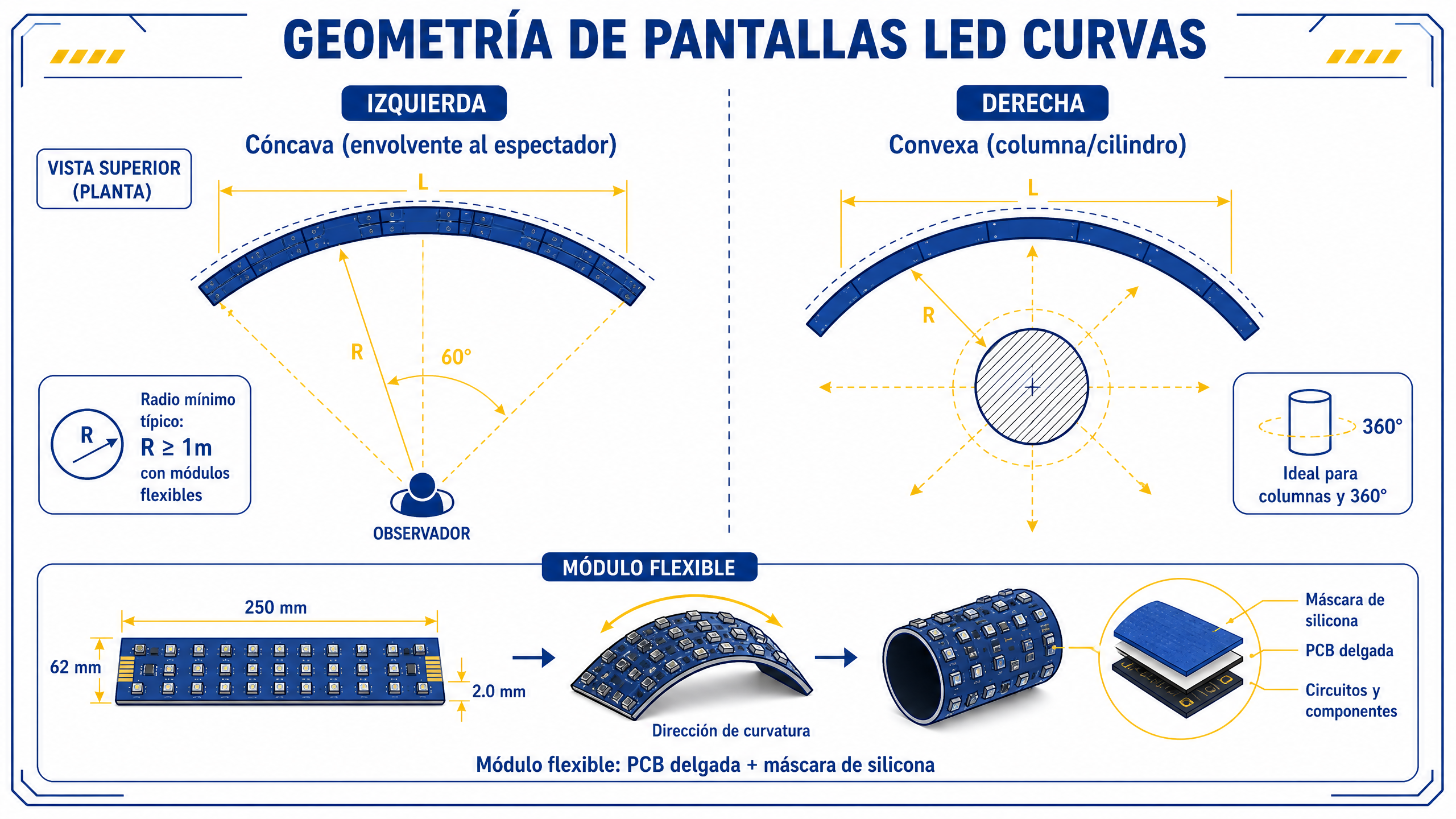

Pantallas Curvas y Geometría Flexible
La integración arquitectónica moderna exige pantallas que fluyan con el diseño del edificio. Las curvas en tecnología LED se logran mediante dos aproximaciones principales: gabinetes facetados (poligonales) o módulos verdaderamente flexibles.
Módulos Flexibles (Soft LED)
- Construcción: Utilizan una placa PCB ultradelgada de cobre flexible, montada sobre una base de silicona o goma maleable.
- Fijación: Se adhieren magnéticamente a una subestructura metálica cilíndrica o curva previamente rolada.
- Curvatura Suave: Permiten crear cilindros perfectos (como columnas forradas) o formas de onda orgánicas sin los bordes duros de los módulos rígidos.
- Limitación: Generalmente limitados a uso en interiores (Indoor) debido a la dificultad de sellar la silicona flexible contra la intemperie extrema.
Gabinetes Facetados (Curva Rígida)
- Construcción: Se utilizan módulos estándar rígidos, pero los gabinetes de aluminio fundido cuentan con cerraduras angulares ajustables (locks) en los laterales.
- Ángulo de Ajuste: Típicamente permiten ajustes entre -15° (cóncavo) y +15° (convexo) entre gabinete y gabinete.
- Geometría: Visualmente forman un polígono de múltiples caras. Si el radio de la curva es muy cerrado y los gabinetes son muy anchos (ej. 500mm), la curva se verá facetada (como un octágono).
- Uso: Es el estándar para escenarios de conciertos y pantallas exteriores curvas de gran escala.
